Ce tutoriel vous est fournis par François Dehouve
La manip’ permet, comme le titre l’indique, d’utiliser une led adressable à la place d’une led classique dans un bouton lumineux.
4 fils : +5V / Gnd / Data In / Data Out
La place étant plutôt restreinte, le câblage électrique se fera donc en parallèle ( on ne peut pas chaîner électriquement plusieurs boutons de ce type.)
Il est en revanche possible de chaîner les Data. En fonction de l’utilisation que vous en ferez il faudra repérer quel led est avec quel bouton et lui affecter l’effet désiré.
Matériel nécessaire :
– Un bouton lumineux « standard » (s’assurer que le culot au niveau de l’ampoule fasse 10mm de diamètre.
– Un segment de ledstrip adressable type ws2812b (du 60led/m)
– 4 fils Dupont ( de couleur différentes, c’est préférable)
– Un fer à souder et de l’étain
– Une alimentation adéquate (généralement ces ledstrip sont en 5V)
1- Débranchez et démontez la partie inférieure de votre bouton lumineux, enlevez délicatement le microswitch
2- Ôtez les cosses métaliques du support en utilisant une pointe et une pince.
Y aller douuuuuucement mais fermement, sinon vous risquez de casser le support…
Ces cosses sont généralement bien fixées et assez rigides et le plastique du support led n’est pas forcement de bonne qualité… vous devriez obtenir ceci :
3- Étamez votre ledstrip de chaque côté de la led puis découpez en un segment
( voir comment faire une belle soudure : https://raspydarts.wordpress.com/2021/08/18/souder-les-bandeaux-leds/ )
Dénudez et étamez les fils Dupont
4- Pour des raisons pratiques on soudera le +5v et le Data In d’un côté , et le Gnd et le Data Out de l’autre.

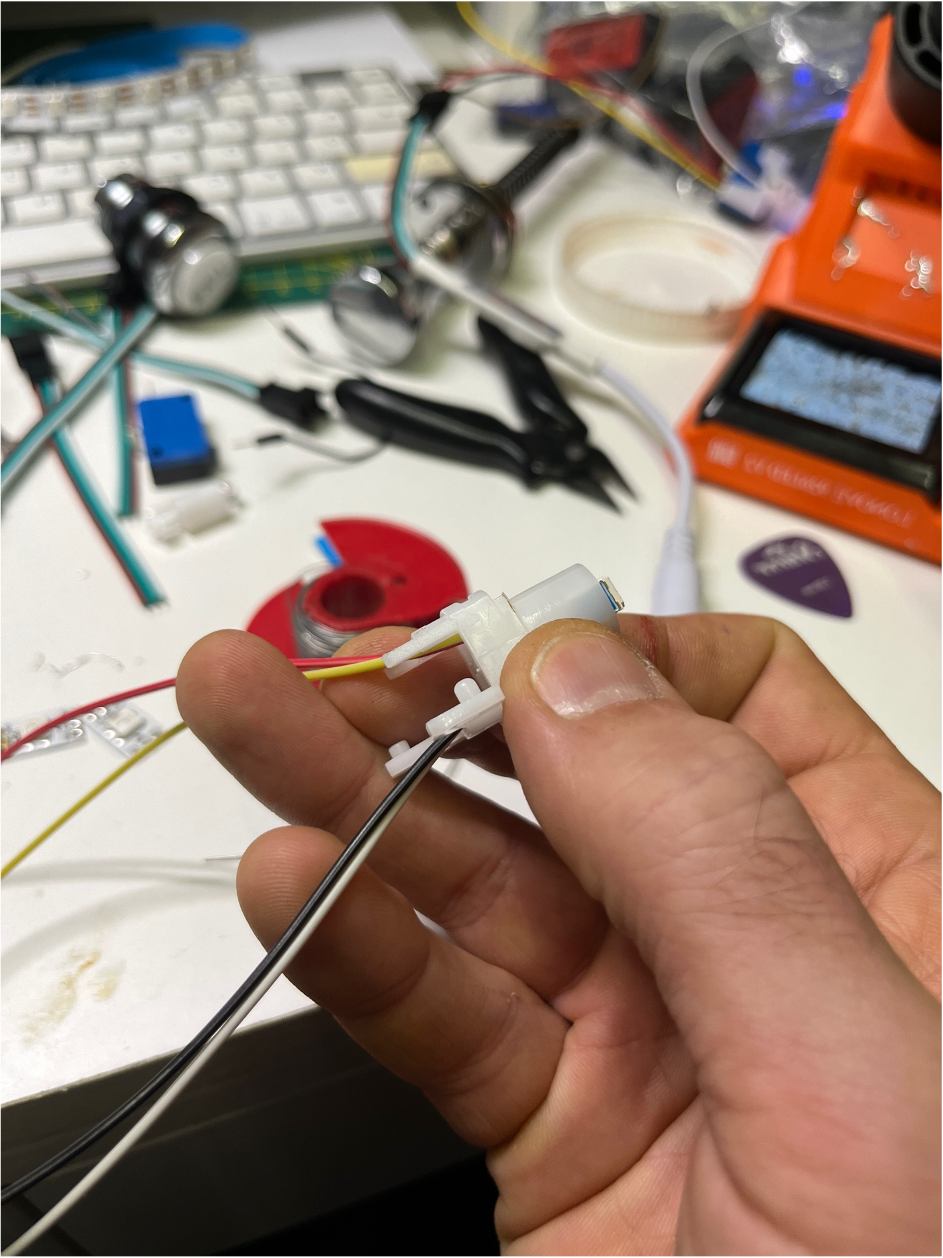

5- Insérez les fils dans le support et pliez le ledstrip (ne pas plier et déplier le ledstrip ou vous risquez d’abimer une piste ou de casser une soudure). Tirez sur les fils pour tout mettre en place.
6- Replacez le microswitch. Normalement cela passe tout juste.
7- Et voilà ! ( essai effectué avec un petit module permettant de tester mes ledstrip. https://www.amazon.fr/dp/B08G8HRX2K?psc=1&ref=ppx_yo2ov_dt_b_product_details )
Ici dans un bouton Coin : ( mettre une beau rouge fixe (ou clignotant )
NB : afin d’optimiser la surface éclairée du bouton, j’ai ressorti la led plus loin.
